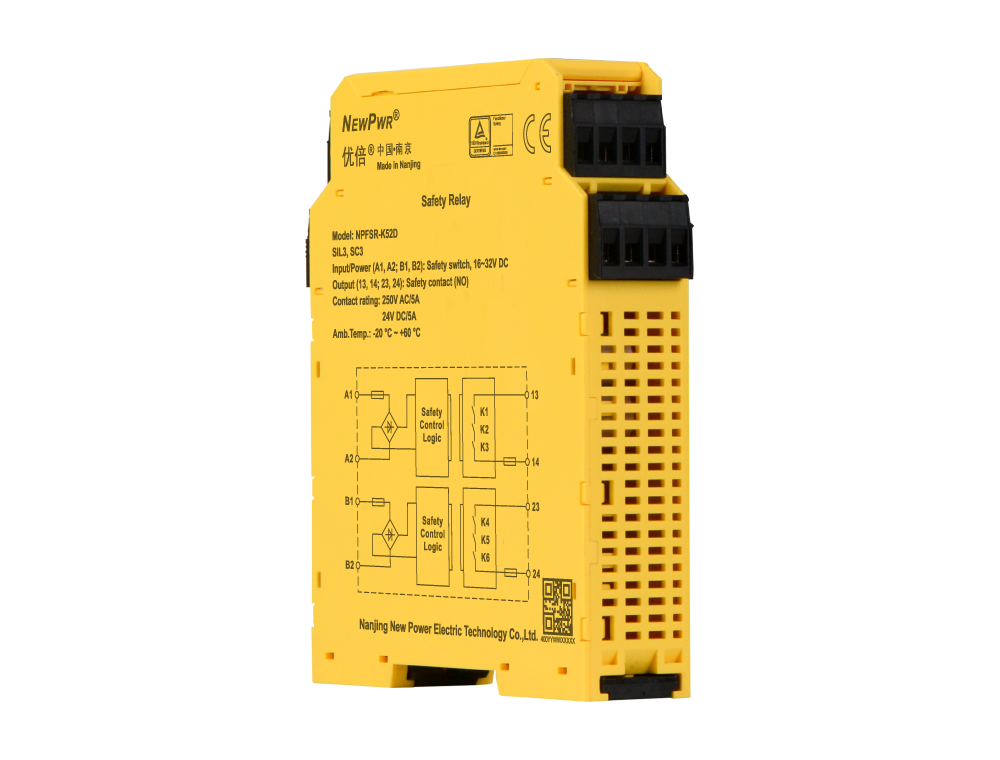

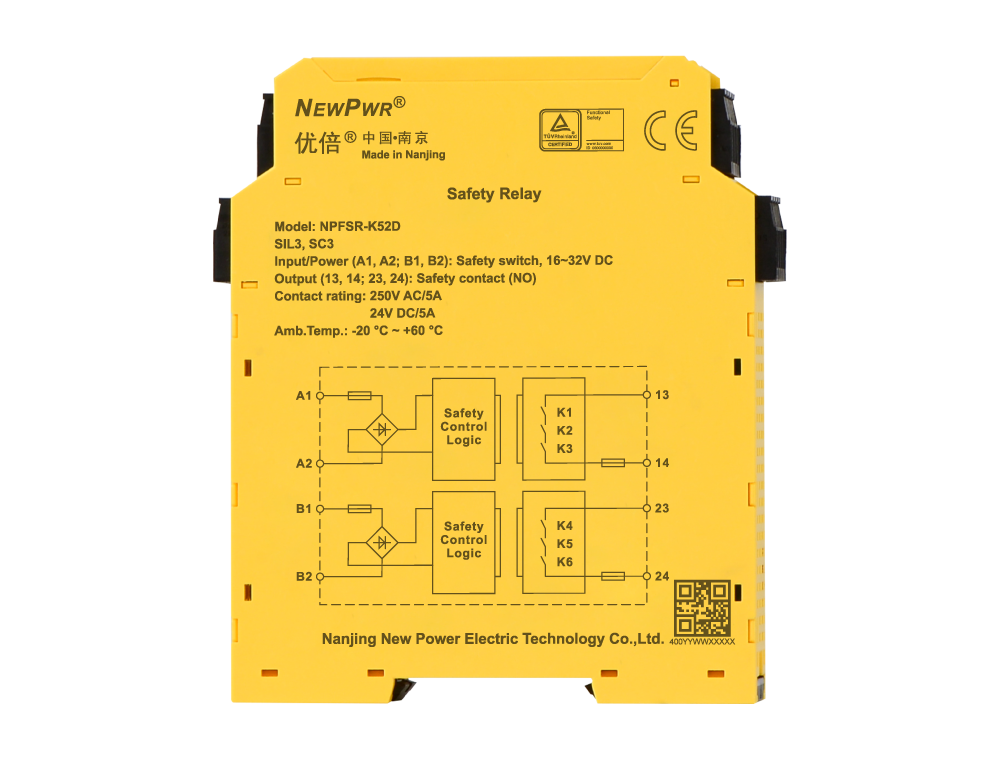

NPFSR-K52D

NPFSR-K52D為兩路常開安全繼電器，接收DO信號，實現可靠的隔離控制，現場側最高支持230VA負載電路?？捎糜诜螴EC 61508標準的SIL3、SC3的安全相關應用，常用于SIS中的ESD應用。主要特征：支持雙通道操作；應用Fail-safe技術；輸出繼電器三重冗余；觸點熔接保護；輸出為失電安全型。

輸入設備

輸出觸點數量

供電

復位方式

分享
NPFSR-K52D

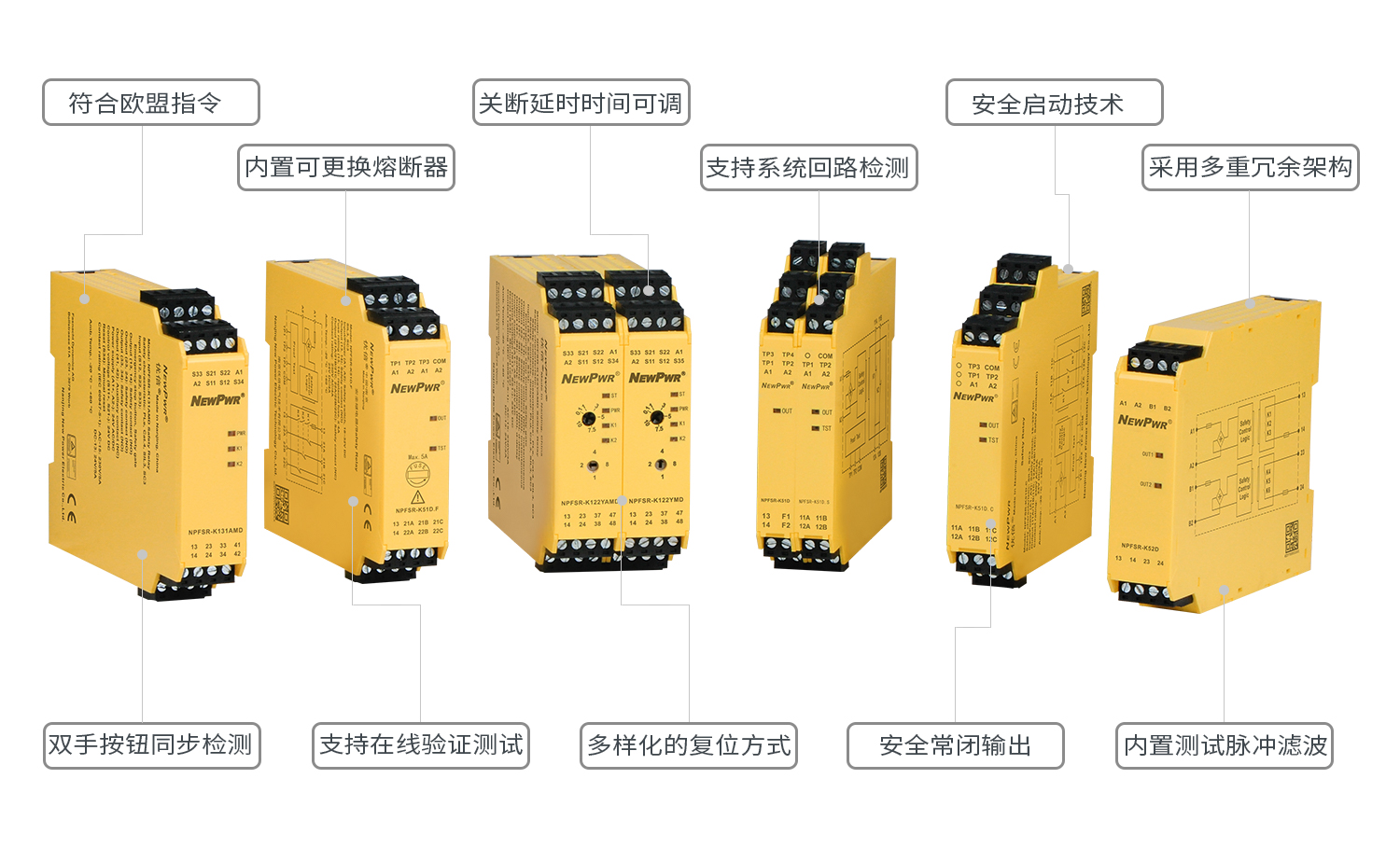

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸





電源
供電類型 回路供電
額定電壓 16V ~ 32V (典型值24V DC)
輸入
輸入電流 ≤ 55mA/24V DC/通道
測試脈沖寬度 ≤ 4ms
導線電阻 ≤ 15Ω
輸入設備 安全開關、DO信號
輸出
觸點數量 2NO
觸點材料 AgSnO2+0.3μmAu
觸點容量 2A/230V AC, 2A/30V DC
觸點熔絲保護 2.5A(內部保險絲熔斷保護)
基本參數
吸合時間 ≤ 20ms
釋放時間 ≤ 20ms
開關頻率 ≤ 10Hz
整機功耗 ≤ 1.4W/24V DC/通道
EMC特性
電磁兼容 符合IEC 60947, IEC 61326-3-1,IEC 61000-6-2, IEC 61000-6-4
額定絕緣電壓 250V AC
額定沖擊耐受電壓 6000V(1.2/50us)
絕緣強度 1500V AC, 1 min
電氣間隙和爬電距離 符合IEC 60947-1
工作環境
振動 10Hz ~ 55Hz, 0.35mm
過壓等級 III
污染等級 2
防護等級 IP20
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
機械特性
連接方式 螺釘連接
規格尺寸 寬23 mm×高100 mm×深115mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 SIL, CE
檢驗測試間隔 20年，符合IEC 61508
平均診斷覆蓋率 60%，符合IEC 61508
安全完整性等級 SIL3，符合IEC 61508
硬件故障裕度 0，符合IEC 61508
安全失效分數 ≥ 90%，符合IEC 61508
每小時危險失效概率 6.90E-10 1/h，符合IEC 61508
要求時危險失效概率 6.03E-5/PTI=20年，符合IEC 61508
