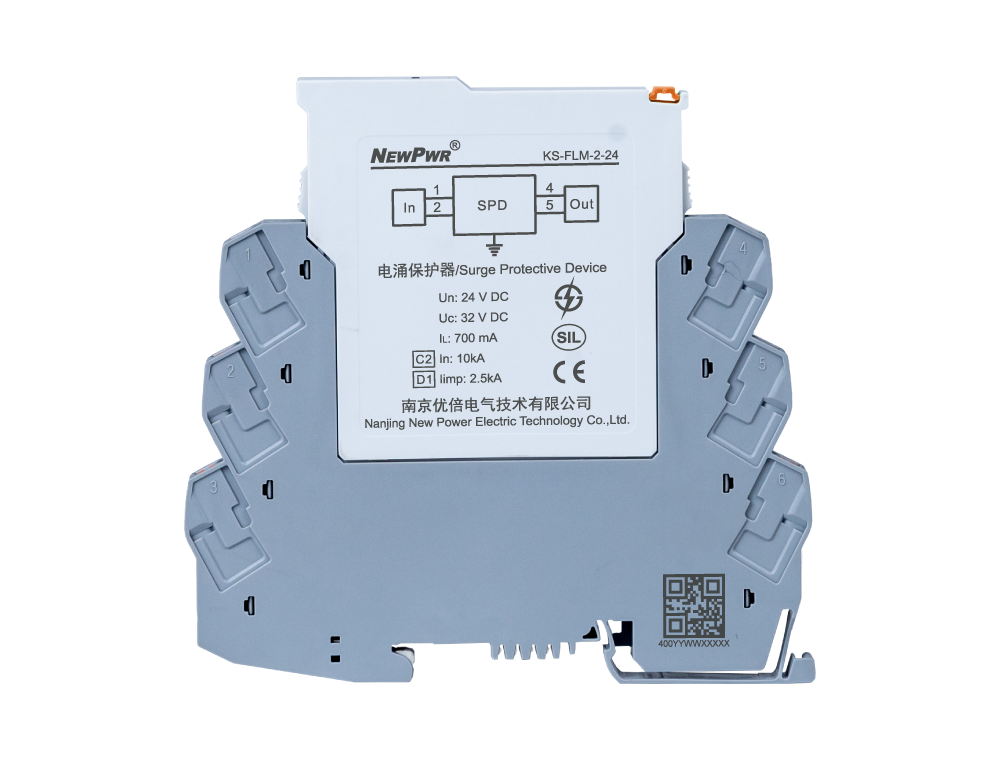

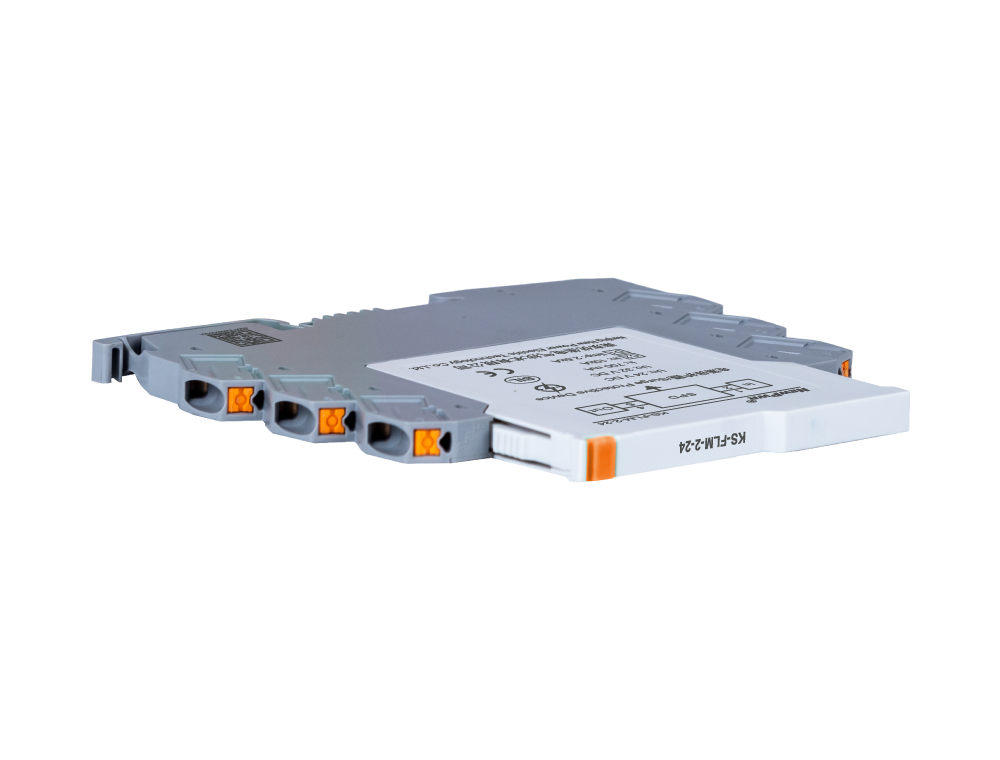

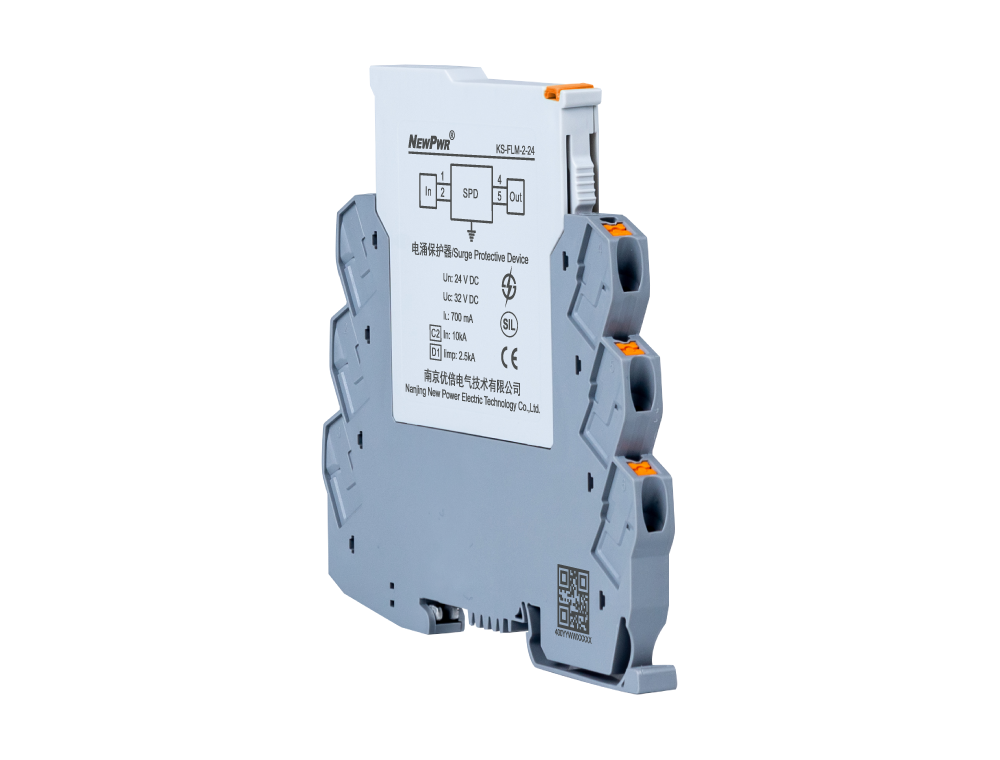

KS-FLM-2-24

電涌保護器提供線- 線低殘壓保護， 用于LPZ0B區 ~ LPZ2區及后續分區分界面的保護。可應用于0(4) ~ 20mA、0 ~ 10V模擬量及開關量（數字量）等信號保護，如2線制壓力變送器、閥門定位器、電氣轉換器、流量計、電磁閥等現場儀表以及PROFIBUS-PA等產品。

類型

保護線制

防爆

細保護

分享
KS-FLM-2-24

【核心技術】



基本參數
標稱電壓Un 24 V
直流最大持續工作電壓Uc 32 V
交流最大持續工作電壓Uc 22.5 V
通用標稱電流IL 700 mA
串聯阻抗 1Ω
響應時間Ta ＜1ns
頻寬fG 300 kHz
雷電參數
總雷電沖擊電流Iimp(10/350 μs)，D1 5 kA
每線雷電沖擊電流Iimp(10/350 μs)，D1 2.5 kA
最大放電電流Imax(8/20 μs)，C2 20 kA
每線標稱放電電流In(8/20 μs)，C2 10 kA
保護電壓Up(8/20 μs)，C2 L – L ≤60V/ L – PE ≤500V
保護電壓Up(1 kV/μs)，C3 L – L ≤45 V/ L – PE ≤500V
工作環境
工作溫度范圍 -40 ℃ ~ +85 ℃
外殼材料
外殼材料 PBT
阻燃等級(UL 94) V0
防護等級 IP20
機械特性
最小安裝導線截面積 0.2 mm2
最大安裝導線截面積 2.5 mm2
安裝方式 DIN35 mm導軌安裝
接地方式 導軌接地
認證信息
測試標準 IEC 61643-21/GB/T 18802.21
產品認證 SIL, CE, 防雷
設備類型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全完整性等級 SIL3
λS (1 FIT=10-9/h) 38.3 FIT
λDU (1 FIT=10-9/h) 1.02 FIT
λDD (1 FIT=10-9/h) 0 FIT
λTOTAL (1 FIT=10-9/h) 39.2 FIT
SFF 97.4%
PFDavg(T1=7Y) 3.13E-05
PFH 1.02E-09 1/h
